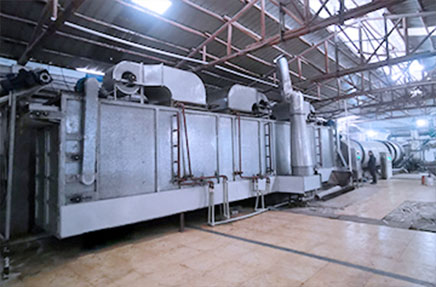

蒸汽网带烘干机主要将压制的成品球通过输送机直接输送到平板输机上,通过平板输送机上端的刮板将成品球匀布在烘干机上,提高球的透气性,达到烘干效果。烘干时间一般为20-30分钟,高温烘干炉是由耐热钢制造的链式输送机和耐高温隧道窑组成。输送带采用耐高温的金属网带,成球在网带上经25-30分钟的烘干后由冷却网带输出。

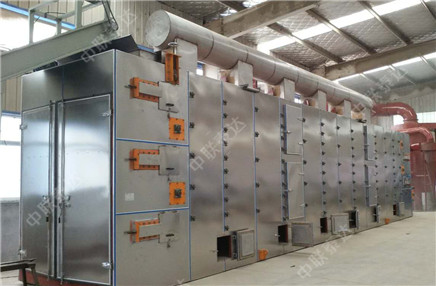

蒸汽网带式烘干机是常用的连续式干燥设备,可广泛应用在、建材、电子等行业,特别适用于透气较好的片状、条状、颗粒状物料的干燥,对滤饼类的膏状物料,也可通过造粒机或挤条机制成型后进行干燥。网带式烘干机将所要处理的物料通过适当的铺料机构,如星型布料器、摆动带、粉碎机或造粒机,分布在输送带上,输送带通过一个或几个加热单元组成的通道,每个加热单元均配有空气加热和循环系统,每一个通道有一个或几个排湿系统,在输送带通过时,热空气从上往下或从下往上通过输送带上的物料,从而使物料能均匀干燥。
整套设备采用自动化电气设备集中控制,可连续运转,物料在烘干机内高度分散,与热分接触充分,烘干效果好。
整套设备设计合理,物料烘干速度快,烘干工艺流畅,采用优良制造材质,坚固耐用,使用寿命长,故障率低。
整套生产线采用特殊打散装置和保温系统,能源消耗量远远低于传统烘干机,烘干效果极佳,终产品色泽均匀,各类客户均可快速收回烘干设备投资成本。
整套烘干系统配置灵活,可根据客户要求配置进出料,热源,输送,除尘,出料及打包等配套系统,可广泛应用于各行各业各种客户的烘干需求,力争让每一位到泰达的客户均能找到合适的烘干设备。
型号 | DW-1.2-8 | DW-1.2-10 | DW-1.6-8 | DW-1.6-10 | DW-2-8 | DW-2-10 | |
单元数 | 4 | 5 | 4 | 5 | 4 | 5 | |
带宽m | 1.2 | 1.6 | 2 | ||||
干燥段长m | 8 | 10 | 8 | 10 | 8 | 10 | |
铺料厚mm | 10-80 | ||||||
使用温度oC | 50-120 | ||||||
蒸汽压力Mpa | 0.2-0.6 | ||||||
蒸汽耗量Kg/h | 120-130 | 150-375 | 150-375 | 170-470 | 180-500 | 225-600 | |
换热面积m2 | 272 | 340 | 352 | 440 | 448 | 560 | |
干燥时间h | 0.2-1.2 | 0.25-1.5 | 0.2-1.2 | 0.25-1.5 | 0.2-1.2 | 0.2-1.5 | |
干燥强度Kg水/h | 60-160 | 80-220 | 75-220 | 95-250 | 100-260 | 120-300 | |
风机数量 | 5 | 6 | 5 | 6 | 5 | 6 | |
风机总功率kw | 9.9 | 12.1 | 9.9 | 12.1 | 18.2 | 22.2 | |
设备总功率kw | 11.4 | 13.6 | 11.4 | 13.6 | 19.7 | 23.7 | |
外形尺寸 | 长 m | 10.05 | 12.05 | 10.05 | 12.05 | 10.05 | 12.05 |
宽 m | 1.5 | 1.5 | 1.91 | 1.91 | 2.33 | 2.33 | |
高 m | 3.15 | 3.15 | 3.15 | 3.15 | 3.65 | 3.65 | |
总重Kg | 4800 | 5780 | 5400 | 6550 | 6350 | 7800 |
