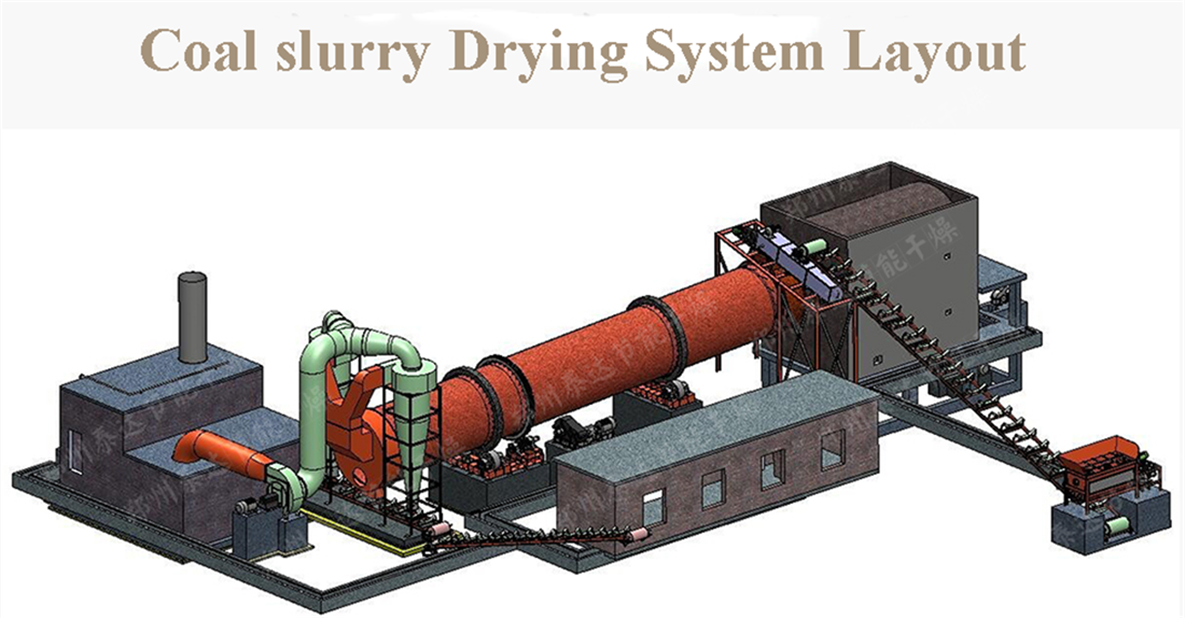

煤泥是在煤炭生产过程中产生的一种半固体物,但由于煤泥高水性及高粘性等不利条件,导致煤泥在工业中的应用率非常低,经烘干机烘干后的煤泥可用于化工、水泥等工业领域中,作为砖厂添加剂、化工原料、水泥厂添加料等。煤泥烘干机的主要结构包括了供热系统、热交换系统、输送系统、通风除尘系统、烘干系统、电器控制系统等,其中供热系统包括了沸腾炉、热风炉及煤气发生炉等。煤泥由皮带输送机或斗式提升机送到料斗,然后经料斗的加料机通过加料管道进入加料端。加料管道的斜度要大于物料的自然倾角,以便煤泥顺利流入干燥器内。干燥器圆筒是一个与水平线略成倾斜的旋转圆筒。煤泥从较高一端加入,载热体由低端进入,与物料成逆流接触,也有载热体和物料一起并流进入筒体的。随着圆筒的转动煤泥受重力作用运行到较底的一端。湿煤泥在筒体内向前移动过程中,直接或间接得到了载热体的给热,使湿煤泥得以干燥,然后在出料端经皮带机或螺旋输送机送出。
整套设备采用自动化电气设备集中控制,可连续运转,物料在烘干机内高度分散,与热分接触充分,烘干效果好。
整套设备设计合理,物料烘干速度快,烘干工艺流畅,采用优良制造材质,坚固耐用,使用寿命长,故障率低。
整套生产线采用特殊打散装置和保温系统,能源消耗量远远低于传统烘干机,烘干效果极佳,终产品色泽均匀,各类客户均可快速收回烘干设备投资成本。
整套烘干系统配置灵活,可根据客户要求配置进出料,热源,输送,除尘,出料及打包等配套系统,可广泛应用于各行各业各种客户的烘干需求,力争让每一位到泰达的客户均能找到合适的烘干设备。
型号 | 筒体直径(M) | 筒体长度(M) | 筒体斜度(%) | 电机功率(kw) |
筒体转速 (r/min) |
占地面积(m²) |
TDGT-12100 | 1.2 | 10 | 3-5% | 7.5 | 3-8 | 100 |
TDGT-15120 | 1.5 | 12 | 3-5% | 10 | 3-8 | 150 |
TDGT-15150 | 1.5 | 15 | 3-5% | 18.5 | 3-8 | 200 |
TDGT-18120 | 1.8 | 12 | 3-5% | 11 | 3-8 | 260 |
TDGT-22120 | 2.2 | 12 | 3-5% | 18.5 | 3-8 | 260 |
TDGT-22140 | 2.2 | 14 | 3-5% | 18.5 | 3-5 | 300 |
TDGT-22160 | 2.2 | 16 | 3-5% | 30 | 3-5 | 300 |
TDGT-24140 | 2.4 | 14 | 3-5% | 30 | 3-5 | 350 |
TDGT-24180 | 2.4 | 18 | 3-5% | 37 | 3-5 | 400 |
TDGT-24220 | 2.4 | 20 | 3-5% | 37 | 3-5 | 450 |
TDGT-30200 | 3.0 | 20 | 3-5% | 55 | 3-5 | 500 |
TDGT-30220 | 3.0 | 22 | 3-5% | 75 | 3-5 | 500 |
TDGT-40250 | 4.0 | 25 | 3-5% | 210 | 3-5 | 800 |
