单段式煤气发生炉

信息来源:郑州泰达节能干燥设备有限公司  2016-12-07

单段式煤气发生炉



 产品概述

泰达研发的高效节能两段式煤气发生炉,运用独特的干馏方式,达到了节能环保的目的。泰达两段炉系列产品荣获国家级新产品称号和机械部科技进步“一等奖”, 获中国中元国际工程公司(原机械部设计总院)“优秀工程一等奖”,并获得国家级“科技成果奖”、河南省级“科技成果奖” 、“河南省星火计划成果展交会银奖”,是国家科委向全国推荐使用的“高效节能环保产品”。

应用领域:化工加热,热处理炉,锅炉煤气化改造,耐火材料行业。

产品简介:

煤气发生炉是将煤炭转化为可燃性气体——煤气(主要成分为CO、H2、CH4等)的生产设备。工作原理为:将符合气化工艺指标的煤炭筛选后,由加煤机加入 到煤气炉内,从炉底鼓入自产蒸汽与空气混合气体做为气化剂。煤炭在炉内经物理、化学反应,生成可燃性气体,上段煤气经过旋风除油器、电捕器过滤焦油.下段 煤气经过旋风除尘器清除灰尘,经过混合后输送到用户使用。广泛适用于轧钢炉、退火炉、锻造炉、钢管炉、玻璃炉、熔铝炉、铜材炉、建陶炉等各种热工炉所需温 度范围内的各种炉形。

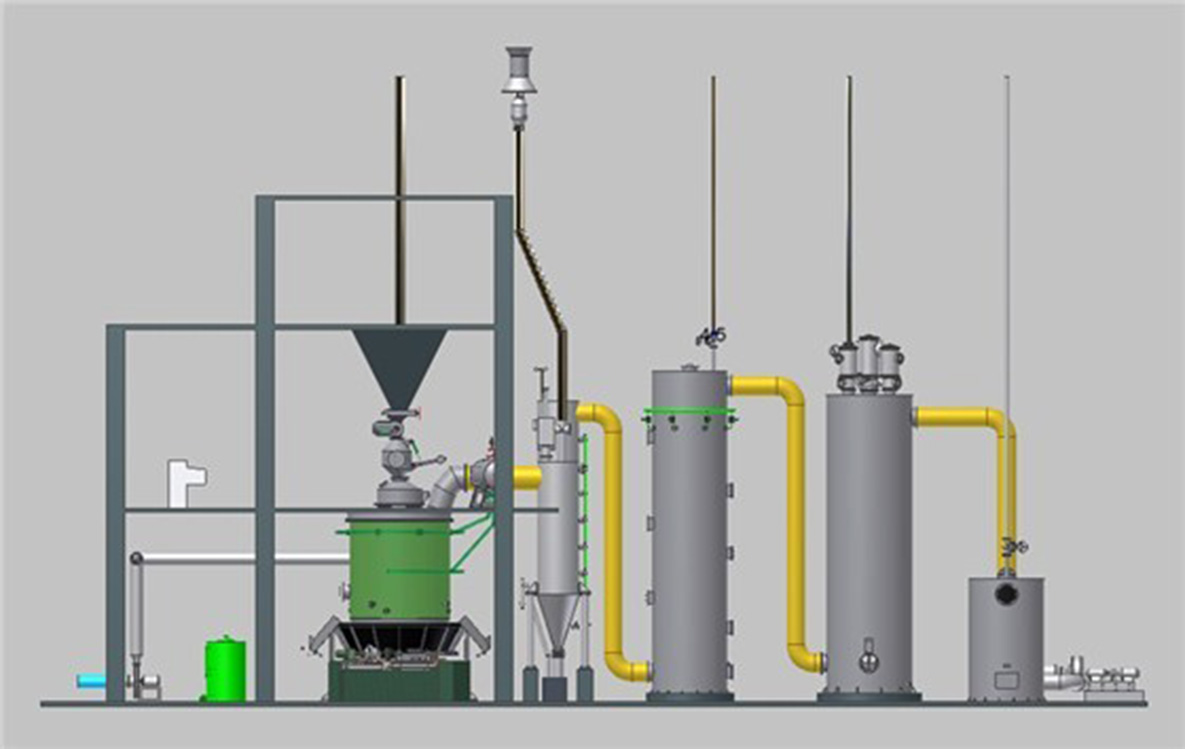

单段煤气发生炉工艺图

单段式煤气发生炉性能特点

1、工艺简单,占地少,投资小,操作简单。

2、机械上煤,湿式出渣,无二次污染。

3、煤气出口温度400-550℃,热能利用率极高。

 产品优势:

1.煤气热值在1200-1400kcal/m³,气化效率达到92%以上,单炉煤气产量可达1900-11000nm³/h,单炉产气量全国最大.

2以相对廉价的(0-12mm)的褐煤,长焰煤.不粘性烟煤.弱粘性烟煤等为原料,燃料热值大卡>4000大卡即可.

3.产品生产运行成本较低.操作环境良好.气化过程会产生富余的蒸汽外供.

4.气化过程中仅煤气会产生低渣和飞灰,焦油.酚类等物质不会产生!正常工艺运行过程中不会向大气排放气体,所以没有大气污染.

工作原理:

发生炉煤气是通过水蒸气和空气混合形成气化剂后流经炽热的固定燃烧床生成的。空气中所含的氧气、水蒸气与燃料中的碳反应,生成了共含有COCO2、H2、CH4、N2等成分的发生炉煤气。与空气混合的蒸气提高了热效率,并降低了燃烧床的温度,从而控制了熔块的形成。蒸气与碳反应是吸热反应:C+H2O=CO+H2-Q(Q为热量,下同)当氧气和碳反应时就放出热量:2C+O2=2CO+Q燃烧床的温度取决于气化剂的饱和温度,燃料的粒度、类型及发生炉的炉型。燃烧床的温度是非常重要的,因为对于给定的燃料和炉型,它决定着发生 炉煤气的成分:在温度高的情况下,可产生大量的可燃气体。因此,重要的是既保持燃烧床高温而又不会形成熔块。形成熔块的温度取决于燃料的渣融特性,在氧气 充足的情况下,还会出现两种反应:2CO+O2=2CO2+QC+O2=CO2+Q。所以说,CO的产生并不一定意味着任何碳燃烧都能使煤气的热值降低。 另外,一些水蒸气还与CO反应,由于每体积CO转化为CO2时,同时生成了相同体积的H2:CO+H2O=CO2+H2。因此,不会有热损失。在还原层, 其温度低于1200℃时,还会出现下面的快速反应:CO2+C=2COH2O+C=CO+H2当煤气通过还原带时,可燃气体含量迅速上升,而CO2和水蒸 气含量下降。通过还原带后,一些煤气被抽出,流经底部旋风除尘器和强制风冷器,这股煤气称为“底部煤气”,其温度约为400℃左右。在干馏层,喂入发生炉 的燃料,依次被干燥、预热和碳化,生成的蒸气、焦油雾和煤气一块从顶部离开发生炉,这一部分煤气称为“顶部煤气”,其温度保持120℃左右。

wKhQcVRhkBuEJC5vAAAAACl8D7I003.jpg 单段煤气发生炉冷煤气站工艺流程图

产品参数:

型号
D2.0
D2.4
D2.6
D3.0
D3.2
D3.4
D3.6
炉膛内径(m)
2.0 2.4 2.6 3.0 3.2 3.4 3.4
炉膛截面积(㎡)
3.14 4.52 5.3 7.07 8.04 9.08 10.18
水套工作压力(Mpa)
0.294
水套蒸汽产量(Kg/h)
~340 ~380 ~420 ~550 ~650 ~690 ~710
燃料块度及煤种(mm)
20-40、25-50、30-60不粘结煤、弱粘结煤、长焰煤、年老褐煤及部分气煤
燃料消耗量(Kg/h)
630~950 1000~3000 1430~1630 2000~2670 2200~2750 2450~3100 2750~3350
煤气热值(低)(KJ/Nm³)
上段7400~7800 下段5500~6000 混合6450~6900
燃气产量(Nm³/h)
1900~2800 3000~4000 4300~4900 6000~8000 7000~9000 7800~9900 9000~11000
炉出口煤气温度(℃)
上段100~150 下段550~600
炉底鼓风压力(Pa)
<3000 <6000 <6000 <6000 <6000 <6000 <6000
炉出口煤气压力(Pa)
<1470
注:煤气产量和热值与煤种、煤质有关
